نقشه چیدمان و تاسیسات مهندسی لاندری

3195 بازدید

۱۴۰۲-۰۸-۰۱

نقشه چیدمان آکروپارس و نقشه تاسیسات مهندسی، برای لاندری پروژه های هتل و بیمارستان و کارخانجات و… با استفاده از مهندسین طراح خبره و با تجربه بسیاری در این حیطه کشیده میشود تا از به وجود امدن خسارتهای احتمالی و استهلاک هایی که در اینده ممکن است رخ دهد جلوگیری کند.

بدون شک داشتن اطلاعات فنی قبل از تعبیه دستگاه‎های لاندری از خسارت‎های مالی بعدی جلوگیری به عمل می آورد.

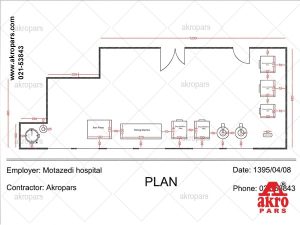

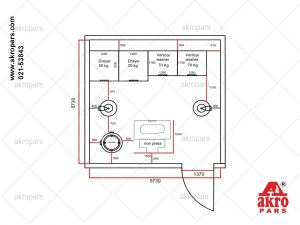

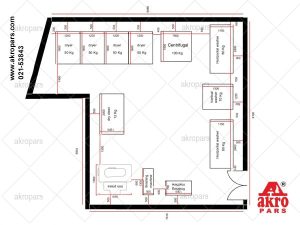

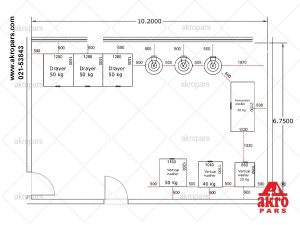

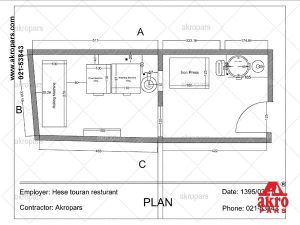

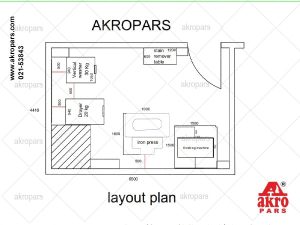

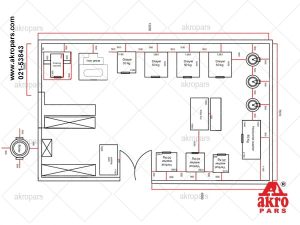

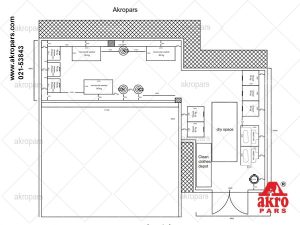

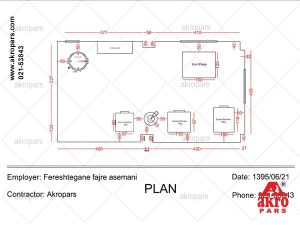

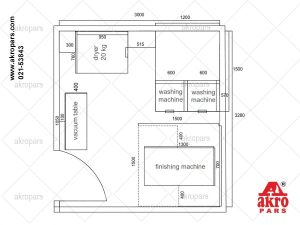

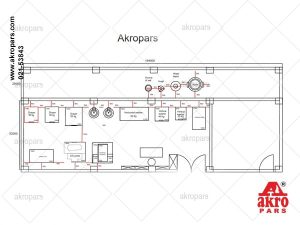

نمونه نقشه چیدمان آکروپارس برخی پروژه های انجام شده

 باید اندازه تجهیزات لباسشویی را نیز در نظر بگیرید. اغلب تجهیزات اشتباهی خریداری می‎شود که یا از در اتاق لباسشویی وارد نمی‎شود یا از راهرو‎های منتهی به آن رد نمی‎شود.

الزامات شرایط لاندری

در این خصوص باید چندین مورد را در نظر گرفت:

  1. فضای لازم با توجه به تعداد اتاق ها، سالن‎ها پس از محاسبه ماشین آلات
  2. تعبیه شوت از طبقه بالا جهت صرفه جویی در نیروی انسانی
  3. نور کافی جهت دید انواع لکه ها بر روی البسه و ملزومات شستنی

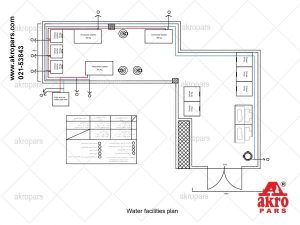

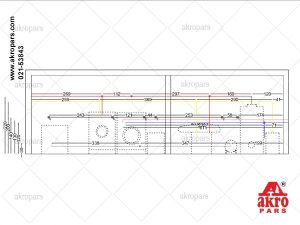

  4. نقشه تاسیسات با توجه به ماشین آلات ارائه میشود
  5. هواکش جهت خروج هوای آلوده کارگاه
  6. خروجی فاضلاب، مشرف بودن بر فاضلاب اصلی جهت هدایت پس آب های شستشو
  7. نزدیک به آسانسور جهت حمل ملزومات شستنی هتلی به قسمت های مربوطه
  8. تعیین اطاقی بزرگ جهت لینین روم، محل نگهداری حاصل کار لاندری در آنجا
  9. داشتن سقف بلند
  10. جدا بودن ناحیه تمیز و کثیف
  11. چیدمان دستگاه های شستشو به ترتیب تا اطو کشی
  12. و سری نکاتی که بسته به هر پروژه به صورت خاص باید بررسی گردد

فونداسیون دستگاه‎ها چه ویژگی‎هایی باید داشته باشد؟

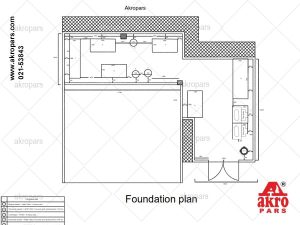

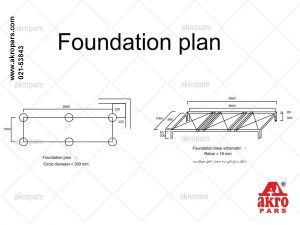

در نقشه چیدمان آکروپارس یکی از آیتم ها فونداسیون هست که باید برای دستگاه هایی که نیاز هست نقشه مربوطه ارائه شود.

بر روی سکوی ساخته شده که در وسط آن شاسی محاسبه شده قرار گرفته (شن_ سیمان_ گراویه) بتن ریزی و در فاصله های معین شاسی از چندین محل مخصوصا ابعاد آبگیرها به دلیل لرزه و فرار (دور گریز از مرکز) مهار می‎گردد.

سکوی بتن شده باید طوری باشد که صفحه صاف شاسی قابل لمس بوده و روی سکو تا سطح شاسی طوری محاسبه گردد که پس از نصب سرامیک کاملا صفحه شاسی جهت جوشکاری ناودانی زیر ماشین آلات در اختیار باشد.

آنگاه با توجه به طول ماشین آلات و چیدمان فاصله ماشین آلات از دیوار پشتی حداکثر یک متر و فاصله بین ماشین‎ها حداکثر ۵۰ سانتی متر در نظر گرفته نصب گردد.

بهتر است قبل از بتن ریزی ماشین آلات مورد نیاز محاسبه و در نقشه فونداسیون محل های فاضلاب، برق، آب سرد و گرم، کف شویی تعیین آنگاه در اجرا، زیر سازی سالن لاندری بر روی زمین با عایق کاری و ایمن سازی انجام سپس کف سازی شود، که زیبایی خاصی به ماشین آلات و محوطه سالن خواهد داد.

تاسیسات رختشویخانه باید جداگانه و در محل خود لاندری باشد

جهت ایمنی بیشتر و جلو گیری از اتفاقات و تسریع در مهار آن‎ها تاکید می‎شود تاسیسات نزدیک درب لاندری و دسترس، شیر ورودی آب سرد و گرم بخار (چنانچه از دیگ بخار تاسیسات انشعاب گرفته باشد) گاز با رعایت ایمنی تابلو برق اصلی ماشین آلات نصب گردد، که در بدو ورود با باز کردن شیر آب سرد، گرم، بخار، گاز و کلید برق فعالیت روزانه شروع در خاتمه نیز به همین ترتیب شیر آلات بسته کلید برق اصلی تابلو قطع گردد، که شب اتفاقی در لاندری رخ ندهد و چنانچه در حین کار روزانه اتفاقی افتاد سریعا کلیه جریان‎ها قطع پس از رفع عیب مجددا فعالیت از سر گرفته شود.

(dry cleaning room) درای کلینینگ روم در نقشه چیدمان آکروپارس

اطاق و محل دیگری را جهت نصب ماشین خشکشویی و دستگاه لکه گیری در نظر می‎گیرند که کلیه مراحل لکه گیری و شستشو با پرکلراتیلین به وسیله ماشین خشکشویی در آنجا انجام می‎گردد.

پرکلراتیلن ممکن است حساسیت به وجود آورد ترجیح می‎دهند که ماشین مربوطه و لوازم مورد مصرف در اتاق مخصوص نصب و نگهداری گردد و زمانی که البسه را تفکیک می‎نمایند آنچه مربوط به لکه برداری با دستگاه لکه گیری و خشکشویی می‎باشد به آن محل منتقل و پس از انجام کارهای مربوطه و آماده شدن برای اطو به قسمت پرسینگ حمل و در اختیار پرسکاران جهت اطو قرار می‎دهند.

به طور کلی چیدمان و معماری لاندری اصولا توسط شرکت هایی انجام میشود که پروژه ها رو به صورت تخصصی و کامل به دست میگیرند، ما میتوانیم به طور کامل در طراحی پلان چیدمان و تاسیسات پروژه شما رو همراهی کنیم.

دستگاه ها و وسایلی که در قسمت لاندری باید نصب یا آماده شود، عبارت است از:

  1. ماشین آبشویی (ماشین لباسشویی صنعتی– washing machine)
  2. خشکشویی و سفید شویی (دستگاه خشکشویی-dry cleaning)
  3. آبگیرها (دستگاه سانتریفیوژ- centrifugal machine)
  4. خشک کن‎ها (دستگاه خشکن- dryer machine)
  5. غلطک اتو (اتو رولی ملحفه- ironing rolling machine)
  6. اتو پرس (پرس اطو کلاغی یا طرح هوفمن- ironing press machine)
  7. مانکن اتو (اطوهای که البسه را به آنها میپوشانند- Iron Mannequins)
  8. دستگاه لکه گیر spotting table
  9. دیگ بخار (بویلر بخار یا steam boiler)
  10. قفسه ها
  11. جا لباسی ها مخصوص برای لباس‎های شسته شده و اتو شده
  12. قفسه با سبدهای مخصوص لباس‎های کثیف
۱---->2---->3---->4---->5
