فلنج چیست؟ (FLANGE)

فلنج ابزار و صفحه‏‎های دایره‎ای شکل‎اند که دارای سوراخ‎هایی دراطرافشان هستند و برای اتصال استفاده می‎شوند. کاربرد اصلی فلنج بستن لوله‎ها به یکدیگر و اتصال قطعات دیگر است و از کاربرد دیگر آن می‎توان به تغییر مسیر و تغییر قطر لوله‎ها اشاره کرد.
انواع فلنچ

انواع فلنچ

مشخصات فلنج‎ها

مطابق استاندارد، مشخصات فلنج که شامل موارد ذیل می‎باشد باید بر روی فلنج حک گردد:

۱. نام تجاری تولید کننده
۲. سایز اسمی لوله (قطر خارجی لوله که فلنچ به آن جوش داده می‎شود)
۳. مقدار فشار قابل تحمل (کلاس فلنچ)
۴. شکل سطح (مهم ترین قسمت تشکیل دهنده)
۵. سوراخ‎ها (گاهی بعنوان ضخامت دیواره نیز بیان می‎شود)
۶. مواد تشکیل دهنده (مطابق استاندارد ASTM این عدد بیانگر مشخصات مواد خام مورد استفاده برای تهیه فلنج می‎باشد)
۷. شماره یا کد مربوط به عملیات حرارتی صورت گرفته بر روی فلنچ

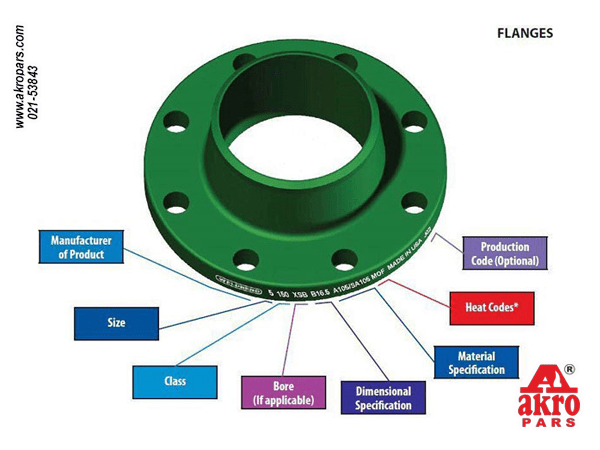

مشخصات روی هر فلنج نمایانگر چیست؟

مشخصات روی هر فلنج نمایانگر چیست؟

کلاس فلنج‎ ها

  1.  رده بندی فشار مطابق استاندارد ۳۴، ۱۶ANSI B

    مطابق این استاندارد فلنج‎های فولادی و آلیاژی آن به کلاس های ۱۵۰-۳۰۰-۴۰۰-۶۰۰-۹۰۰-۱۵۰۰-۲۵۰۰ تقسیم بندی می‎شوند. این اعداد ماکزیمم فشار بر حسب PSI بوده که فلنج‎ها در حداکثر دمای مجاز می‎توانند تحمل کنند.

  2. رده بندی فشارمطابق با استاندارد ISO

    دراین استاندارد فشار تحمل فلنج‎های فولادی و آلیاژهای آن با PN نشان داده شده که دراین نشان فشار اسمی بر حسب BAR می‎باشد.

  3. رده بندی فشار بر اساس استاندارد BX6-B6-A6 API

    این نوع فلنج‎ها دارای تحمل فشار بیشتری نسبت به فلنج‎های گروه ANSI بوده و به کلاس های ۵۰۰۰-۳۰۰۰-۲۰۰۰-۱۵۰۰۰-۱۰۰۰۰ رده بندی می‎گردند.
    فلنج‎ها معمولا از آهنگری ساخته می‎شوند. فقط در موارد کمی از ورقه، ساخته می‎شوند. در استاندارد ۵,۱۶B ASME فقط فلنج کور و فلنج تبدیل می‎توانند از ورقه‎های با کیفیت قابل جوش ساخته شوند.

به طور کلی مواد سازنده فلنج مورد استفاده به شرح ذیل می باشد:

  1.  کد  ۱۰۵B ASME – فولاد کربن آهنگری شده
  2.  کد  ۱۸۱A  ASME- فولاد کربن آهنگری شده برای هدف عمومی
  3.  کد  ۱۸۲A ASME – فولاد آلیاژی و فولاد ضد زنگ آهنگری شده
  4.  کد  ۳۵۰A ASME- فولاد آلیاژی آهنگری شده برای سرویس-‎های دما پایین

انواع فلنج(FLANGE)

۱. با سطح ساده لغزشی

در این فلنج‎ها هنگامی که اتصال انجام می‎شود سطح دو فلنج مورد استفاده باید صاف باشد. کاربرد اصلی آن زمانی است که برای سیستم از دو فلنج استفاده می کنیم و یا اتصالات آبی که به وسیله ریخته گری ساخته شده‎اند است. معمولا فلنج‎های چدنی و یا فولادی که در فشارهای کم کاربرد دارند از این نوع ساخته می‎شوند. طبق استاندارد وقتی فلنج سطح ساده درست شده به وسیله قالب‎های آهنی به فلنج‎های فولاد کربنی متصل شود باید فلنج‎های سطح برجسته حذف شوند.

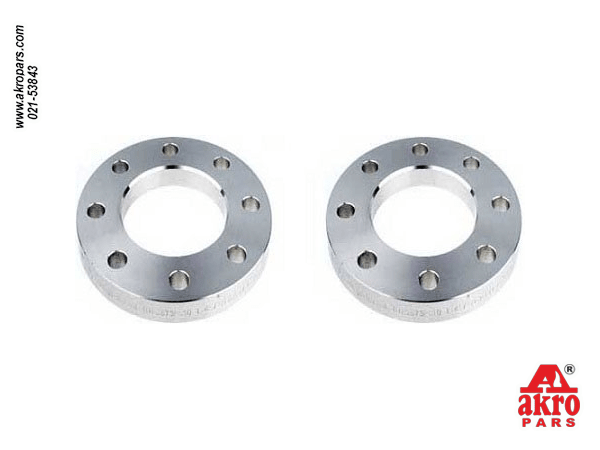

فلنج از نوع ساده لغزشی

فلنج از نوع ساده لغزشی

۲. نر و ماده

این فلنچ حتما باید به صورت جفتی ساخته شود سطح یکی از فلنج ها دارای برآمدگی و سطح دیگر دارای تو رفتگی می‎باشد. که بنا به موقعیت استفاده شده سطح تورفتگی و برآمدگی با نسبت‎های خاصی طراحی می‎شود که معمولا ۱۶/۳ اینچ عمق تو رفتگی و سطح ماده دارای ۴/۱ اینچ برآمدگی می‎باشد. استفاده از فلنج‎های نر و ماده را می‎توان در پوسته مبدل حرارتی به کانال و پوشش فلنجی مشاده کرد.

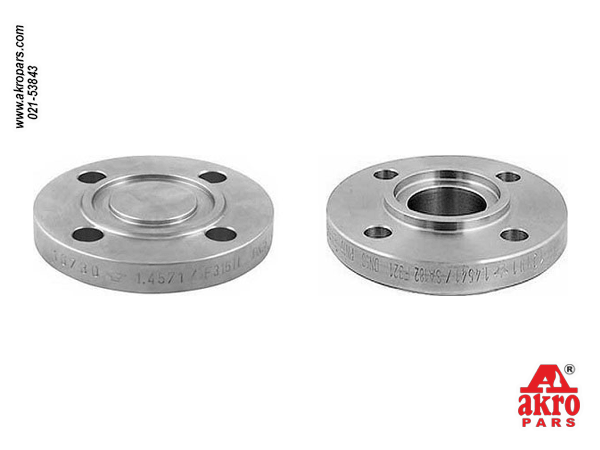

فلنج از نوع نر و ماده

فلنج از نوع نر و ماده

۳. گردن جوشی

فلنج‎های لوله گردن جوشی به وسیله جوش کاری به گردن لوله متصل می شوند. این کار امکان انتقال تنش از فلنج گردن جوشی به لوله را فراهم می کند و همچنین باعث کاهش تمرکز تنش بالا در پایه‎ها به فلنج‎های گردن جوشی می‎شود. فلنج‎های لوله جوشی اغلب برای کاربردهای فشار بالا استفاده می‎شوند.

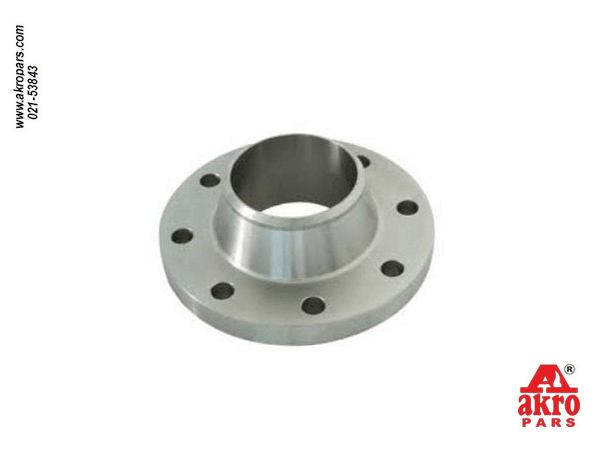

فلنج از نوع گردن جوشی

فلنج از نوع گردن جوشی

۴. کور

در این مدل یک صفحه گرد کاملا بسته که در انتهای مسیرهای لوله کشی و مسیرهای دارای فشار به کار می رود. این نوع به همراه پیچ های آن فشار بیشتری نسبت به مدل‎های دیگر تحمل می‎کند که بیشترین فشار به وسط قطعه وارد می‎شود.

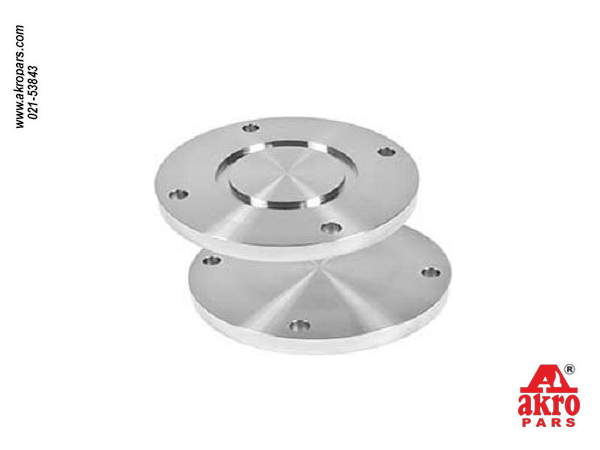

فلنج از نوع کور

فلنج از نوع کور

۵. لپ جوینت

لپ جوینت اغلب برای اتصالات ته کوب (stub end) استفاده می‎شوند. لوله معمولا به انتهای stub جوش داده می‎شود و لب جوینت می‎تواند با آزادی حول انتهای stub چرخش کند. مزیت کار این است که نگرانی از بابت تنظیم سوراخ های پیچ‎ها وجود نخواهد داشت. فلنج‎های لپ جوینت اغلب برای کاربردهایی که نیاز به باز و بسته کردن مکرر دارند، استفاده می‎شوند.

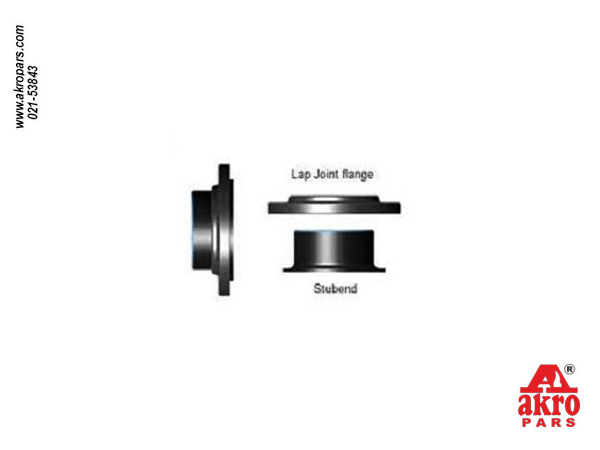

فلنج از نوع لپ جوینت

فلنج از نوع لپ جوینت

۶. رزوه‎ای

مدل رزوه‎ای مشابه مدل‎های لغزشی هستند، با این تفاوت که داخل سر فلنج رزوه های مخروطی است. فلنج‎های رزوه ای به لوله‎های دارای رزوه خارجی متصل می‎شوند. مزیت این مدل این است که می‎توانند بدون جوش متصل شود. مدل رزوه‎ای اغلب برای قطرهای کوچک و فشارهای کم استفاده می‎شوند.

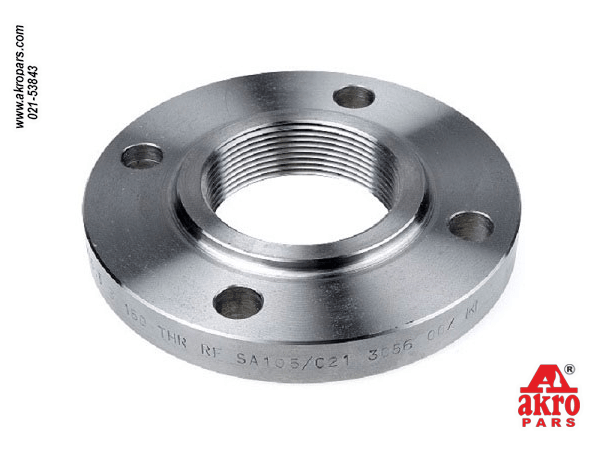

فلنج از نوع رزوه ای

فلنج از نوع رزوه ای

۷. جوشی سوکتی

مدل لوله جوشی سوکتی به طور معمول در اندازه‎های کوچک‎تر و برای لوله‎های فشار بالا استفاده می‎شوند. این کار امکان ایجاد یک سوراخ صاف و جریان بهتر مایع و یا گاز در داخل لوله را فراهم می‎کند.

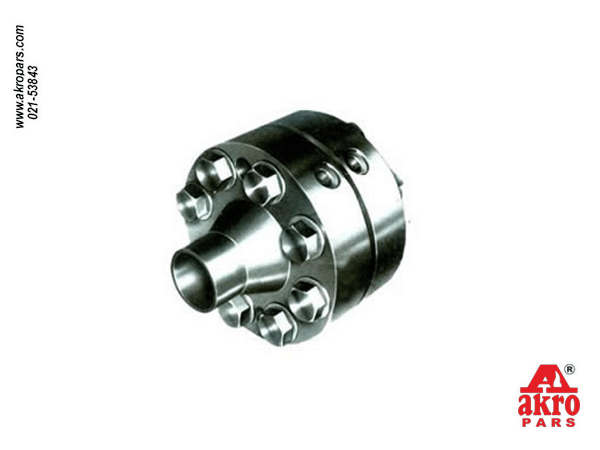

فلنج از نوع جوشی سوکتی

فلنج از نوع جوشی سوکتی

۸. روکار

از این مدل برای تمام فشارها می‎توان استفاده کرد و لازمه استفاده در فشارهای ۱۵۰ و ۳۰۰ است و جوش داخلی آن نسبت به دیگر فلنج‎‏ها مثل دندانه دار بیشتر است. کاربرد این مدل در سیستم‎های معمولی است چون نصب آن ساده است ولی مقاومت آن هم در فشار داخلی و هم در برابر خستگی کمتر از مدل گردن دار است.

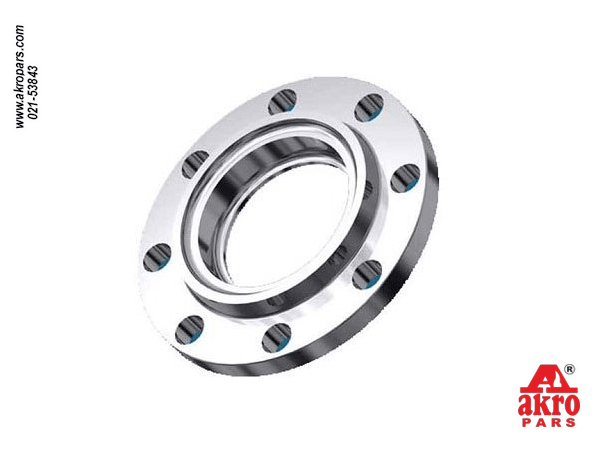

انواع فلنج رو کار

انواع فلنج رو کار

۹. حلقه مشترک

در این نوع فلنج‎ها ممکن است در داخل آن دارای سطح برجسته‎ای با حلقه‎های ماشینی شیاردار باشد. مدل حلقه مشترک معمولا در فشار‎های بالا و در سرویس‎های  دمای بالاتر از ۸۰۰ درجه فارنهایت مورد استفاده قرار می‎گیرد. این مدل بار اضافی فراتر از تنش پیچ را نمی‎تواند تحمل کند و در غیر این صورت ممکن است باعث در هم شکستن واشر شود.

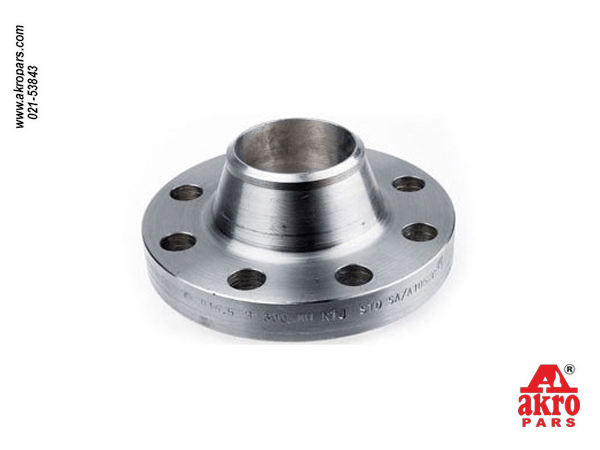

انواع فلنج حلقه مشترک

انواع فلنج حلقه مشترک

فرم‎ها و اشکال گوناگون فلنج‎ها عبارتند از:

مسطح (FF):

اساسا در فلنج‎های Cast Iron کاربرد دارند. دراین نوع کل سطح تماس با ماشین مسطح شده است.

بالا آمده (RF):

از همه متداول‎تر می‎باشد و دارای سطحی بالا آورده شده با ماشین است که مساوی با سطح تماس Gasket است.

زبان و شیار(T&G):

این نوع نیز غیر مستعمل است. دراین نوع فلنج‎‎ها می‎بایست هماهنگ باشند. یکی دارای حلقه بالا آمده (زبان) و دیگری دارای تورفتگی ماشین کاری شده می ‎اشد که در هم چفت می شوند.

نری و مادگی (M&f):

این نوع هم غیر مستعمل می۳باشد. باز هم فلنج‎ها می‎بایست جور باشند، یکی دارای سطحی فرای سطح نرمال (نری) و دیگری دارای تورفتگی (مادگی) است که در هم چفت می‏‎شوند.

پیچ‏‎های مورد استفاده در بستن فلنج

پیچ ممکن است از یک طرف رزوه شده باشد که به آن Bolt گفته می‎شود .

دراین صورت طرف دیگر آن دارای سر ۶ گوش و یا ۴ گوش مخصوص آچار می‎باشد و به یک مهره Nut نیاز دارد.

یا ممکن است سرتاسر رزوه شده باشد Stud Bolt  که در این صورت به دو مهره نیاز دارد.

اندازه و نوع دنده پیچ

پیچ‎ها بر اساس قطر خارجی پیچ، بصورت میلیمتری و یا اینچی اندازه گیری می‎گردند.

بعنوان مثال قطر خارجی پیچ ۱۶M برابر ۱۶ میلیمتر(قطر خارجی پیچ ۴/۳ اینچ برابر ۴/۳ اینچ) می‎باشد.

پیچ و مهره ها مطابق سیستم متریک و یا اینچی رزوه می‎شوند و در هر دو حالت دنده بر روی پیچ بصورت موازی می‎باشد. یعنی قطر نوک دنده در طول پیچ یکسان است و مهره به راحتی در سرتاسر پیچ می‎پیچد.
