رنگ کاری تابلو برق صنعتی

5645 بازدید

۱۳۹۷-۰۴-۲۵

در مقاله قبلی به تعریف تابلو برق و انواع آن، اجزای تشکیل دهنده آن و… پرداختیم.

همانطور که گفتیم تابلو برق در حقیقت فضایی فلزی است که همانند قفسه کتاب تجهیزات برقی در آن نصب می شوند و البته تابلو‎ها می‎توانند در بر گیرنده تجهیزات پنیوماتیک نیز باشند مانند شیر‎های برقی، کمپرسور و…

در تعریف تابلو لزومی ندارد آنرا حتمأ یک فضای بسته فلزی بدانیم بلکه فضای بسته فلزی، نوعی از تابلو محسوب می شود.

مراحل رنگ کاری تابلو برق

مراحل رنگ کاری تابلو برق ‎های صنعتی به صورت صحیح به ترتیب زیر می‎باشد:

  1. چربی زدایی
  2.  زنگ زدائی
  3.  فسفاته کاری
  4.  رنگ کاری

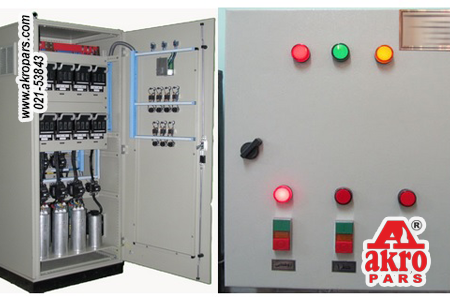

تابلو برق ایستاده دسترسی از جلو

تابلو برق ایستاده دسترسی از جلو

چربی زدایی تابلو برق

روغن، چربی، گریس و غبار موجود که باعث ممانعت نفوذ آب روی سطح قطعه می گردد به سه طریق زیر زدوده و تمیز می‎گردند:

  1. بصورت سرد با محلولهای خنثی نظیر پرکلراتیلین – تری کلراتیلین- نفت و بنزین
  2. بصورت گرم با محلولهای قلیایی نظیر هیدروکسید سدیم و کربنات سدیم
  3. بصورت الکتریکی ، کاتدی و آندی ، روش اولتراسونیک

 نکته

طریقه شستشوی گرم با مواد قلیایی،‌ بدلیل کم هزینه بودن،  سرمایه گذاری اولیه کم و غیره در صنایع فلزی بیشتر مورد توجه بوده و امروزه در صنایع تابلو سازی متداول می‎باشد.

چربی گیری به روش غوطه وری:

در این روش از وان های پر شده از محلول مواد چربی گیر قلیایی، استفاده می‎شود. با تعبیه یک مدار گردشی روی وان، محلول را مداوم به هم زده، تا علاوه بر ایجاد یکنواختی در محلول باعث تسریع عملیات چربی گیری گردد.

زمان عملیات چربی گیری:

در روش غوطه وری قطعه باید ۱۲ الی ۲۰ دقیقه در وان بماند .

زنگ زدائی تابلو برق

برای زنگ زدائی قطعه از روشهای زیر استفاده می شود:

الف ) زنگ زدائی با برس سیمی:

در این روش بیشتر برای زنگ زدایی موضعی، نقاط جوشـکاری شده و شرایط محدود تعمیرات بکار برده می‌شود.

ب) زنگ زدایی با سمباده:

سمباده و دیسک مکانیکی برای سطوح کوچک بکار می‎رود.

ج) زنگ زدایی به روش شیمیایی:

در این روش از محلولهای اسید سولفوریک، اسید کلریدریک یا اسید فسفریک استفاده می شود، ‌قطعه زنگ زده در این محلول قرار گرفته و زنگ زدایی می‎شود .

این روش، روش بسیار خوبی است لیکن کنترل خورندگی بایستی بطور دقیق انجام شود و قطعه پس از زنگ زدایی، خیلی خوب با آب شستشو گردد، معمولا مقداری بازدارنده به محلول اضافه می‎شود.

با توجه به ضخامت کم تابلوها،‌ محلول اسید سولفوریک با غلظت ۳۰ درصد حجمی و بازدارنده، مناسب است. در این روش اول محلول اسید فسفریک به محض اینکه از زنگ می‎گذرد در برخورد با آهن فعالیتش متوقف می‎شود و پس از آن نیز اگر فسفاته کاری مورد نظر باشد، این لایه اسیدی باعث بهتر شدن عملیات فسفاته کاری می‎گردد و از نیتریت سدیم بعنوان بازدارنده قطعه، از زنگ زدگی پس از اتمام این مرحله استفاده می‎شود.

 فسفاته کاری تابلو برق

سطح فلز چربی گیری و زنگ زدایی شده، ‌با محلول نمک‎های اسید فسفریک و اسید نیتریک تحت شرایط بخصوص، شروع به ایجاد کریستال، در کلیه سطوح فلز می‎نماید که این کریستال ناهموار، زمینه مناسبی برای پذیرش رنگ بوجود آورده و چسبندگی رنگ را به حد خوبی می‎رساند.

خواص و فواید فسفاته کاری:

  1. جلوگیری از زنگ زدن فلز
  2.  تقویت چسبندگی فلز
  3. سهولت کار با قطعات فسفاته شده در پرسکاری
  4.  ایزوله نمودن قطعات از جریان الکتریسیته

ویژگیهای فسفاته کاری بصورت غوطه وری:

  1. سرمایه گذاری سنگین نیاز ندارد.
  2. هزینه نگهداری و تامین انرژی کم است.
  3. فضای بسیار کمی را اشغال می کند.
  4. مناسب برای هرگونه ظرفیت تولید می باشد.
  5. قطعات بسیار ریز در این سیستم قابل فسفاته کاری هستند.
  6. پوشش ضخیم تر و درشتتری ایجاد می‎کند.
  7. زمان عملیات فسفاته کاری زیاد است.

 انواع فسفاته کاری:

  1.  فسفاته کاری روی آهن
  2.  فسفاته کاری روی روی

نکته ۱

بطور کلی قطعاتی که پس از فسفاته کاری رنگ می‎شوند ، بهتر است فسفاته کاری بطریقی انجام شود که دانه های کریستال، ریز و کوچک باشند،‌ چون هر چه کریستال کوچکتر و ریزتر باشد پیوند آن به فلز و رنگ محکم‎تر است.

نکته ۲

دمای فسفاته کاری در نوع غوطه وری محلول باید ۵۵ الی ۶۰ درجه باشد و نباید بیشتر از ۶۵ درجه گردد چون باعث سیاه شدن و یا به اصطلاح سوختن ورق می‎گردد.

رنگ کاری تابلو برق

رنگ کاری تابلو برق

رنگ کاری تابلو برق

پس از اجرای چربی گیری،  زنگ زدایی و فسفاته کاری بایستی با انتخاب رنگ مناسب و استفاده از روش صحیح رنگ کاری،‌ طول عمر تابلو را بیمه نمود.

برای انتخاب رنگ مناسب، در شرایط جغرافیایی معین، اطلاعات زیر مورد نیاز است:

  1. آیا تابلو د ر فضای باز یا در فضای بسته مورد استفاده قرار می‎گیرد؟
  2. آیا تابلو در اماکن عمومی قرار می‎گیرد؟
  3. آیا تابلو توسط افراد غیر حرفه‎ای، مورد بهره برداری قرار می‎گیرد؟
  4. آیا رنگ آمیزی مکرر فصلی در محل استقرار تابلو، میسر است؟
  5. آیا تابلو در شرایط کاری سخت استقرار می‎یابد؟ (مثل معدن و کارخانجات صنایع شیمیایی و غیره)
  6. آیا تابلو در محل استقرار از صدمات احتمالی در امان است؟
  7. آیا تابلو بصورت قطعه ای (منفصل) مونتاژ می‎شود یا بصورت یک تکه جوش می‎شود؟
  8. آیا تابلو پس از تولید یکسره در محل استقرار  نصب می‎شود یا برای مدت زیادی انبار شده و بتدریج مصرف می‎شود، در صورتیکه انبار می‎شود مشخص شود که در فضای سرپوشیده انبار می‎شود یا در فضای باز؟
  9. برای تابلو با توجه به شرایط کار، چه طول عمر مفیدی مورد نظر است؟

انتخاب رنگ:

برای  دوام رنگ بیش از ۲۰ سال از رنگ های مرکب پودری روی و آلومینیوم و اپوکسی ، الکیدی به ضخامت ۱۰۰تا ۲۰۰ میکرون

برای دوام رنگ بین ۱۰ تا۲۰ سال از رنگ های مرکب پودری اپوکسی دو جزئی و رنگ اپوکسی کولتار به ضخامت ۸۵ تا ۱۵۰ میکرون

برای دوام رنگ بین ۵ تا ۱۰ سال از رنگ های مرکب پودری روی و آلومینیوم یک جزئی ودو جزئی ضد مواد شیمیایی به ضخامت ۵۰ تا ۱۰۰ میکرون

برای دوام رنگ کمتر از ۵ سال از رنگ های مرکب پودری با اپوکسی دو جزئی و یک جزئی به ضخامت ۴۰ تا ۸۰ میکرون

 توجه

ضخامت کم برای محیط، با شرایط مناسب و ضخامت بالا برای محیط با شرایط سخت و شیمیایی، مرطوب در نظر گرفته می‎شود. رنگ تابلو نبایستی براق در نظر گرفته شود.

تاثیر دما و زمان بر انعطاف و سختی رنگ:

برای کاهش زمان خشک کردن و همچنین جهت کامل‎تر شدن فعل و اانفعالات، رنگ را توسط دمای زیاد در محیط کوره‎ای خشک می‎کنند. در دمای زیاد رنگ تا آخرین حد فرو رفتیگیهای سطح خلل و فرج کریستال‎های فسفاته، نفوذ کرده باعث استحکام و سختی رنگ می‎شود.

رنگ آمیزی به شیوه پاشش رنگ پودری الکترواستاتیک

پس از اینکه مراحل چربی گیری و زنگ زدایی و فسفاته کاری روی ورقه ها صورت گرفت، ورقه ها به قسمت رنگ آمیزی هدایت می‎شوند. در مرحله اول باید ورقه فسفاته کاری شده در حالت غوطه وری با آب شسته شده و به کوره خشک کن انتقال یابد، بعد از خشک شدن کامل، ورق وارد قسمت رنگ کاری می‎گردیده.

روی ورق توسط دستگاه الکترواستـاتیک پودری، رنگ و دری که از دو نوع پلیستر و اپوکسی می‎باشد روی ورق ها بطور یکنواخت رنگ پودری پاشیده می‎شود و نوع رنگ بر اساس سفارش مشتری و از لحاظ Indoor  و  Outdoor بودن تابلو مورد انتخاب قرار گرفته باشد.

معمولا برای تابلوهای Outdoor از نوع رنگ پلیستر استفاده می شود و برای تابلوهایIndoor از نوع رنگ اپوکسی استفاده می گردد.

مرحله بعد از پاشیدن رنگ پودری

پس از پاشیدن رنگ پودری بصورت یکنواخت ورق های رنگ آمیزی شده به سمت کوره پخت رنگ تابلو هدایت می‎گردند . هر نوع رنگ نسبت به کارخانه سازنده ی آن دارای استاندارد دما و زمان جهت پخت را دارا می‎باشند و بنابر استاندارد گفته شده شرکت سازنده، دما و زمان ماندن قطعه کار را در کوره مشخص می‎شود.

در حالت کلی یک ورق رنگ کاری شده پودری جهت پخت رنگ به دمای ۲۰۰ درجه سانتیگراد و مدت زمان ۱۰ دقیقه نیاز دارد. پس از این مدت رنگ ورق‎ها می‎پزد و آماده بهره برداری و مونتاژ می‎گردد.

 آزمون فیزیکی مرحله رنگ کاری تابلو برق

ورقه های پخته شده ابتدا باید از لحاظ کیفیت مورد تایید کنترل کیفی قرار گیرند، برای این منظور ۵ نوع آزمون روی ورقه‎های پخته شده انجام می‎دهند:

  1.  آزمون چسبندگی
  2. آزمون ضربه
  3.  آزمون خمش
  4.  آزمون سختی رنگ
  5.  آزمون براقیت

محفظه ها در تابلو برق

  1. محفظه های خارجی باید از فلز باشد و طوری ساخته شود تا به هنگام نصب ، حفاظت لازم را طبق شرایط زیر بر آورد.
  2. سطح کف اگر چه فلزی نباشد باید آن را به عنوان قسمتی از محفظه در نظرگرفت ، این درجه حفاظتی با توافق سازنده و مصرف کننده بدست می آید.
  3. دیوارهای اطاق بعنوان قسمتهایی از محفظه در نظر گرفته نمی شود.
  4. مونتاژ لوازم و تجهیزات الکتریکی بر اساس نقشه های جانمایی عملیات مونتاژ با توجه به مراحل ذیل انجام می گیرد:
  5. الف- انتخاب پیچ و مهره ها جهت بستن تجهیزات الکتریکی با توجه به نوع تجهیزات و برآورد نیروهای وارده دینامیکی در هنگام برق دار بودن تابلو.
  6. ب- نصب لوازم بگونه ای اجرا می گردد که در هر زمان که احتیاج به تعویض باشد به آسانی امکان پذیر بوده و زمان خاموش بودن تابلو را تا سر حد امکان تقلیل دهد.
  7. پ- نصب لوازم در روی شاسی تابلو (اسکلت بدنه) و سینی های از پیش ساخته شده انجام میگیرد و تا سر حد امکان از نصب لوازم در روی پوشش تابلو پرهیز می شود.
  8. ت- محل نصب شمشها و مقره ها از استحکام مکانیکی لازم برخوردار بوده و قادر به تحمل جریان اتصال کوتاه مجاز میباشند، مشخص میگردد.
۱---->2---->3---->4---->5
